Sottostrato: Gomma NBR, nero, conduttivo
Rinforzo: fibre sintetiche alta resistenza con spirale metallica incorporata.
Copertura: Gomma nera – conduttiva (CR), resistente ad abrasione, ozono, idrocarburi e fiamme.
Temperatura di esercizio: -30° +70°. (-22°F +158 °F)
Nota: In accordo alla norma EN 1761: 1999 – TRBF131/2 – (omega). Aspirazione 0,9 BAR
| Diametro nominale Nominal Bore | Diametro interno | Diametro esterno | Pressione di esercizio | Pressione di scoppio | Raggio minimo di curvatura | Peso unitario | ||||||
|
|
|
|
|
| |||||||
| mm | mm | inch | mm | bar | psi | bar | psi | mm | Kg/mt | |||
| 19 | 19 | 3/4" | 31 | 16 | 240 | 48 | 696 | 125 | 0.60 | |||
| 25 | 25 | 1" | 37 | 16 | 240 | 48 | 696 | 150 | 0.86 | |||
| 32 | 32 | 1”1/4 | 44 | 16 | 240 | 48 | 696 | 175 | 1.03 | |||
| 38 | 38 | 1”1/2 | 51 | 16 | 240 | 48 | 696 | 225 | 1.18 | |||
| 51 | 51 | 2” | 67 | 16 | 240 | 48 | 696 | 275 | 1.82 | |||
| 63 | 63 | 2"1/2 | 79 | 16 | 240 | 48 | 696 | 300 | 2.38 | |||
| 76 | 76 | 3” | 92 | 16 | 240 | 48 | 696 | 350 | 2.86 | |||
| 102 | 102 | 4” | 118 | 16 | 240 | 48 | 696 | 450 | 3.90 | |||
| 125 | 127 | 5" | 148 | 16 | 240 | 48 | 240 | 510 | 5.63 | |||
| 152 | 152 | 6” | 172 | 16 | 240 | 48 | 696 | 760 | 8.31 | |||
* Diametri disponibili su richiesta.

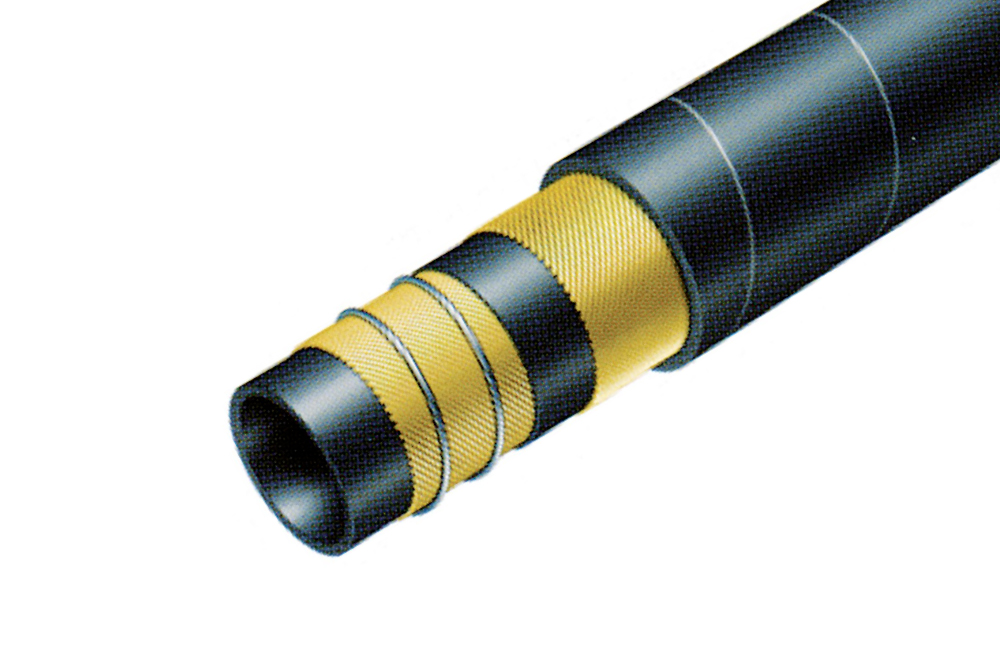

Tubo spiralato liscio per aspirazione e mandata di prodotti petroliferi.
Studiato per impegni gravosi
A- Calza acciaio zincato / acciaio inox
B- Calza fibra di vetro siliconata
C- Calza fibra di vetro
D- Calza in tessuto protettiva
